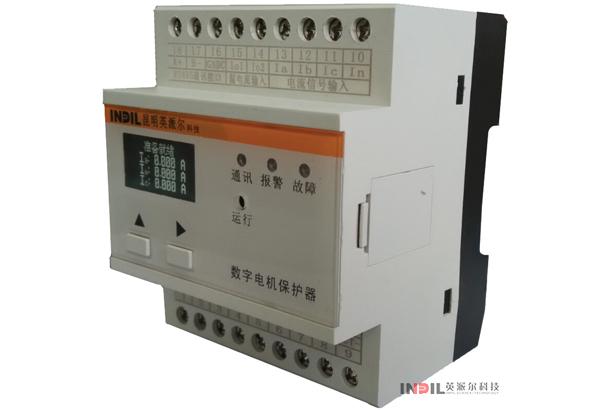

IP3757數字電機保護器
1.產品簡介
IP3757數字電機保護器(以下簡稱保護器)主要用于保護交流電壓220V，頻率50Hz，電流1000A以下的各種交流電機。具有過載、堵轉、輕載、不平衡/缺相、過壓/欠壓、短路、接地等故障保護功能，并有最大允許分斷電流保護以及參數測量、操作控制、遠程通訊等功能。其采用互感器與主體分離的電流輸入方式，需配合專用或通用CT模塊一起使用。
該保護器采用測量、保護、控制一體式設計,可實時顯示測量參數、故障狀態等，可方便用戶進行參數設置、復位操作等。在全面實現保護、測量控制一體化的同時，通過RS485通訊網絡與控制中心連接，從而為工業生產過程控制提供了科學有效的現場級保護、測控單元。
IP3757數字電機保護器是我公司為滿足不同的客戶需求而開發的專業型保護器，具有功能強、顯示直觀、設置方便等特點，主要用于化工、石化、建材、冶金市政、環保、等行業的配電場所。
當電機額定電流大于5A時，需外接專用或通用電流互感器。
2.產品特點
計測功能
IP3757數字電機保護器高精度(0.5%)測量電壓、三相電流和接地電流，可任意設定電流變比，直接指示一次側被測電流值；還可記錄電機累計運行天數(0～9999天)以及電流不平衡率等。
保護功能
保護器提供過載、短路、接地、堵轉、欠電流、不平衡、缺相、欠壓、過壓以及最大允許分斷電流保護等多種保護功能(過載可選擇為定時限或反時限)。
報警功能
保護器具有過載、堵轉、欠電流、不平衡、缺相、欠壓、過壓等報警功能；當故障發生時，保護器 閃爍顯示報警類型，同時顯示出故障報警值，并進行倒計時；倒計時結束后故障停機。
定時限和反時限功能
電流過載保護可選擇為定時限或反時限保護功能。定時限保護動作時間由用戶設定，反時限保護動作時間根據過載倍數和曲線斜率計算而來，具體動作時間參閱表或反時限保護特性曲線圖。
電流上限報警功能
當電機電流超過電流上限報警設定值時，保護器將進行報警倒計時，倒計時結束后保護器進行電流上限報警輸出。
控制功能

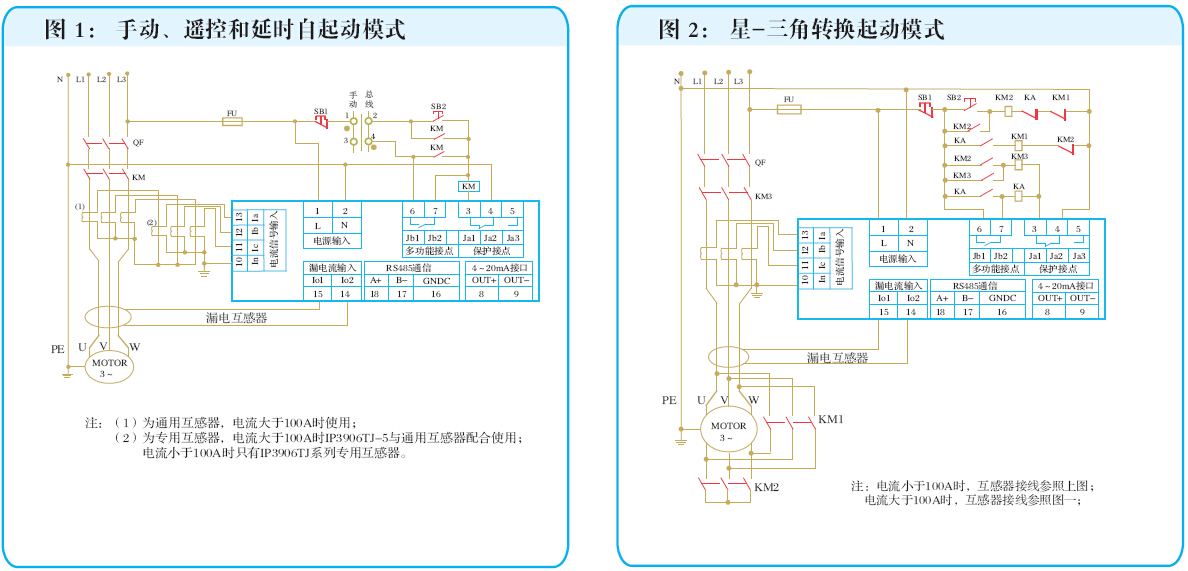

具有三組繼電器輸出，能滿足電機直接起動、星/三角起動、來電延時自起動、遠方遙控起停、保護停機等,任意設定來電延時自起動時間（0～999.9秒），實現電機分批起動。
通信功能(選件，僅適用于-C的型號)
具有RS485接口，MODBUS-RTU通信規約，與RTU、PLC及多種微機工控組態軟件(iFIX、WinCC、Intouch、組態王、MCGS)實現網絡通訊，構成分布式電機綜合保護監控系統。
變送輸出功能(選件，僅適用于-A1的型號)
可選擇設置A、B、C三相電流中的某相變送輸出DC4～20mA(出廠默認0～1A對應DC4～20mA)。
大屏幕圖形點陣液晶顯示
采用128×64圖形點陣液晶顯示測量結果及參數，清晰直觀。
事件記錄功能
當電機出現故障或電流上限報警時，保護器將自動記錄故障類型和故障值。保護器可記錄10條故障或電流上限報警事件，最新出現 的故障或電流上限報警事件存放在第1條，按順序向后遞推，再次出現故障或電流上限報警時刷新紀錄。
超強電磁兼容設計
采用全電磁兼容設計，使保護器具有極強的抗干擾能力，能在各種復雜的電磁干擾環境中可靠工作。
